吹气式自动锁螺丝机
来源: | 发布日期:2020-10-15

86d0062ab9fc53edab6faecd36a20e8

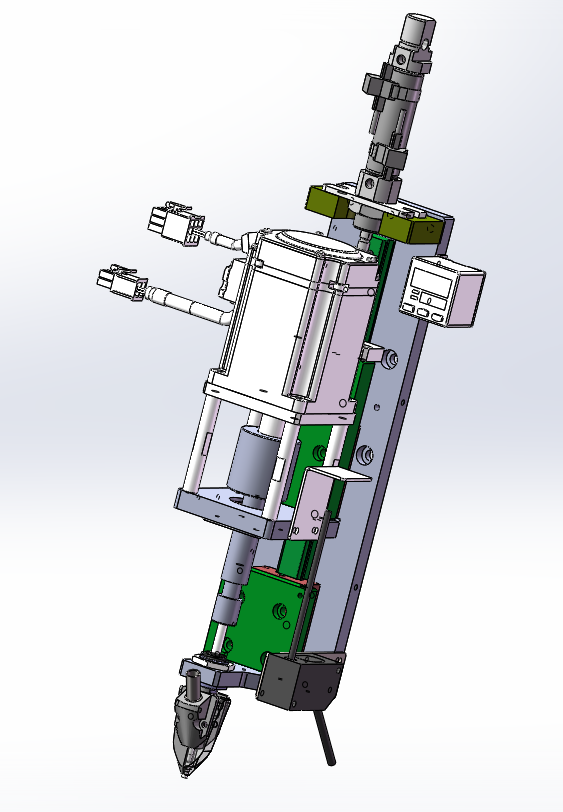

1本实用新型涉及一种气动自动锁螺丝机,其特征在于:夹嘴;用于固定夹嘴的夹紧装置;与夹嘴固定部分连接的批杆;轴套。配料杆和联轴器与轴套连接,联轴器通过滑轨装置的法兰与减速机的一端连接,减速机的另一端与减速机的另一端连接,电机连接。电机通过减速器和联轴器带动配料批杆转动。电机是伺服电机。

2根据权利要求1所述的吹气式自动锁螺丝机,其特征在于:还包括气缸,气缸的输出端连接有张紧弹簧。张力弹簧与减速器相邻,设置在滑轨设备的法兰上。

3.根据权利要求2所述的吹气式自动锁螺丝机,其特征在于:底板;喷嘴固定装置位于底板的下边缘;气缸设置在底板上。底板的上边缘穿过气缸固定装置,位于夹紧件的相对侧。

4根据权利要求3所述的鼓风式自动锁螺丝机,其特征在于其还包括位于底板上的直线滑轨,所述直线滑轨与所述滑轨装置的凸缘配合形成电动机。减速机、拉伸弹簧、联轴器和轴套轴向滑动。

5根据权利要求4所述的鼓风式自动锁螺丝机,其特征在于:在直线滑轨上设有限制轴向滑动行程的限位件。

6根据权利要求123所述的吹气式自动锁螺丝机,其特征在于:所述顶通孔和所述第二通孔设置在所述夹持喷嘴内,所述第一通孔包含所述喷嘴的一部分。杆,第二通孔为螺丝进给孔,第二通孔与顶部通孔连接。

7根据权利要求6所述的吹气式自动锁螺丝机,其特征在于:夹嘴固定螺丝,夹嘴与杆连接,与列表顶部的通孔连接。

8根据权利要求2所述的鼓风式主动螺旋锁紧机,其特征在于电机与气缸平行排列。

9根据权利要求4所述的鼓风式主动螺旋锁紧机,其特征在于所述底板的横截面为凸形。

10根据权利要求6所述的气动主动锁紧机,其特征在于,其还包括用于调节动作的触摸屏显示器。
